一、施工升降機

施工升降機是一種采用齒輪齒條嚙合方式或鋼絲繩提升方式，使升降籠作垂直或傾斜運動，用以輸送人員和物料的機械。

1、施工升降機的分類

1）齒輪齒條式升降機

結構特點：

傳動裝置驅動齒輪，迫使升降籠沿導軌架上的齒條上下運動；

導軌架多為單根，由標準節拼接組成。截面形式可分為矩形和三角形兩種。導軌架多由附墻架與建筑物相連，剛性較好，導軌架加節接高多由自身輔助系統完成。

升降籠布置分為雙籠和單籠。升降籠上一般系有對重來平衡升降籠重量，提高運行平衡性。

2）鋼絲繩式升降機

采用鋼絲繩提升的升降機。

3）混合式升降機

一個升降籠采用齒輪齒條傳動，另一升降籠采用鋼絲繩提升的升降機。

2、升降機的型號

由組、型、特性、主參數和變型更新等代號組成。

3、施工升降機結構

1）底籠

主要用于支撐施工升降機導軌架，防止無關人員進入施工升降機工作區域。

主要由底架、基礎節和防護圍欄組成，底籠入口處裝有門，升降籠運行時不能開啟以確保人員平安。

在基礎上升降籠和對重升降通道周圍應設置防護圍欄，地面防護圍欄的高度不應低于1.8m。

2）導軌架

底部與底籠連接并通過附墻架與建筑物固定，作為升降籠上下運行的導軌架，由每節1508毫米的標準節通過螺栓聯結而成，標準節主要由鋼管和型鋼焊接而成，各標準節之間可以任意互換。

3）標準節

4）附墻架

按一定間隔將導軌架與建筑物或其他固定結構相互聯結，以確保導軌架不斷架設升高的穩定性，并可以通過其來調整導軌架的垂直度，附墻架的間隔一般為3-10米。

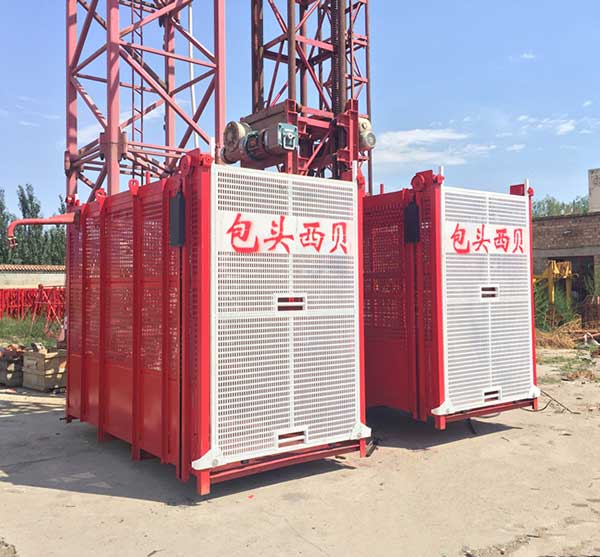

5）升降籠

升降籠是施工升降機的核心部分，是運輸物料和人員的承載結構，通過傳動系統使之沿軌道上下運行。

升降籠為焊接結構體，四周為鋼絲網或鋼板網組成封閉式結構，由籠架、籠門、天窗蓋、平安防護欄、升降桿安裝孔、導向滾輪等組成。

升降籠與導軌架的主弦桿一般有四組導向滾輪聯結。導向輪確保升降籠不脫離導軌及沿導軌架平穩升降。前后導向輪和兩側導向輪承受升降籠自重及載荷重力，對導軌架產生偏心彎矩。導向輪槽與導軌架主弦桿相匹配。

6） 對重

具有一定質量，懸掛在繞過天輪的鋼絲繩上，沿導軌架運行，對升降籠起平衡作用的重物。

在齒輪齒條傳動的施工升降機中，一般設計有對重，用來平衡升降籠的重量，以減少主電機輸出功率節省能源。同時改變了導軌架的受力狀態，提高了升降機的運行平穩性。

7）升降桿

升降桿的作用是安裝和拆卸導軌架時用來起升降標準節及附墻架使用。當進行作業時將其安裝在升降籠頂部的專用安裝孔內。

4、施工升降機平安裝置

施工升降機平安裝置包括：

1）防墜平安器

平安裝置指非電氣、氣動和手動控制的防止升降籠墜落的機械式平安保護裝置。防墜平安器是施工升降機重要的平安裝置，其作用是限制升降籠的運行速度，防止升降籠墜落，確保人員設備平安。

2）斷繩保護裝置

斷繩保護裝置是因提升鋼絲繩斷裂而瞬時制動的一種平安裝置。此裝置須動作迅速靈活、準確可靠 ，且復位和維修容易，不可自動或電動復位。它是SS型、 S CD型施工升降機和非常重要的平安設施，其是否可靠直接關系到使用中機械及人員的平安。

3）連鎖控制開關（外門機械連鎖開關、進出料門限位開關）

升降籠進出門均設有連鎖開關，只有當升降籠門完全關閉后，升降籠才能啟動。在運行過程中如果升降籠門開啟，升降籠停止運行。

基礎防護圍欄門（底籠門）上設有連鎖開關，只有當升降籠位于底部規定位置時，基礎圍欄門才能開啟。

升降籠頂部的平安出口設有連鎖開關，當平安門開啟時，升降籠不能啟動。

各層站層門設有連鎖開關。

4）行程和極限控制開關（上下限位開關、極限開關)

行程限位開關：升降籠等裝置到達行程終點時自動切斷控制電路的平安開關。行程限位開關由上下限位開關組成。如果強制減速開關未能使升降籠減速停止，限位開關動作，迫使升降籠停止。

極限控制開關：升降籠等裝置超越行程終點時自動切斷電源電路的平安開關。極限開關由上下極限開關組成，其作用是當升降籠運行超過限位開關和越程后，極限開關將切斷總電源使升降籠停止運行。極限開關是非自動復位的，動作后只能通過手動復位才能使升降籠重新啟動。

施工升降機防墜器、上下限位器、交流極限開關：

上下限位碰塊、平安鉤

5）緩沖器

6）急停開關

急停開關：供司機在緊急情況下制動升降籠用的手動開關。

7）平安鉤

防止導輪脫落或脫離導軌時升降籠傾翻的防傾平安鉤。防傾平安鉤的設置位置必須確保升降籠上部導輪（或下一個驅動齒輪）越出齒條頂端時還有效，且必須在平安器齒輪以上。

二、物料提升機

物料提升機，是一種采用鋼絲繩提升方式，使升降籠作垂直用以輸送物料的機械。

物料提升機底層升降籠進料口處需搭設進料口防護棚，采用φ48×3.5鋼管搭設，長度不小于3m（根據建筑物高度確定墜落半徑）。 物料提升機架體應單獨搭設，不能與外腳手架相連。架體應采用附墻件與建筑物結構連接。物料提升機額定起重量不宜超過160kN；安裝高度不宜超過30m，物料提升機自由端高度不宜大于6m；附墻架間距不宜 大于6m。

鋼絲繩在卷筒上應整齊排列，端部應與卷筒壓緊裝置連接牢固。當升降籠處于低位置時，卷筒上的鋼絲繩不應少于3圈。

料提升機上、下限位開關的作用：升降籃上升或下降達到限定高度時，限位器即行動作，切斷電源(指可逆式卷揚機)或自動報警(指摩擦式卷揚機) 。上部越程距離不應小于3米。 物料提升機斷繩保護裝置作用：當升降籃懸掛或運行中發生斷繩時，能可靠地將其停住并固定在架體上。其滑落行程，在升降籃滿載時，不得超過1m。

當荷載達到額定起重量的90%時，起重量限制器應發出警示信號；當荷載達到額定起重量的110%時，起重量限制器應切斷上升主電路電源。

各卸料平臺口必須懸掛平安警示標志（嚴禁探頭、超載、乘人）、限定荷載牌和樓層數標牌。

1、操作平臺

技術要求：

（1）四周平安護欄，工作面護欄不低于80cm，其余三面不低于110cm；平臺四周不小于15cm的踢腳擋板；底板為防滑。

（2）應醒目的注明額定載重量及注意事項。（懸掛限載牌）

（3）應設靠墻輪或?qū)蜓b置或緩沖裝置。

（4）平臺長度不得超過6m ，一般2人進行操作，嚴禁超過2人。

2、平安鎖

防傾斜平安鎖（2把）允許沖擊力30KN、 鎖繩角度調節范圍3 -8°、自由墜落鎖繩距離≤100mm、使用鋼絲繩直徑￠8.3mm。

3、鋼絲繩、平安繩

技術要求：

（1）平安鋼絲繩必須單獨于工作鋼絲繩另行懸掛。

（2）在正常運行時，平安鋼絲繩應處于懸垂狀態。

（3）另外每一臺升降籃必須單獨安裝一根平安繩（錦綸材質），平安繩須固定在建筑物可靠承載位置上，升降籃作業人員佩戴的平安帶扣于平安繩上，防止升降籃發生意外墜落時，不會跟升降籃一起墜落于地面。
